| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zhengde Metal |
| मूल्य: | बातचीत योग्य |
| भुगतान शर्तें: | वेस्टर्न यूनियन, मनीग्राम, टी / टी |
| मॉडल नं.: | ZD-CPG80 फाइन्ड ट्यूब | तकनीक: | ईआरडब्ल्यू |
|---|---|---|---|
| सामग्री: | मिश्र धातु स्टील | सतह उपचार: | काला |
| प्रयोग: | पाइपलाइन परिवहन, बॉयलर पाइप, हाइड्रोलिक/ऑटोमोबाइल पाइप, तेल/गैस ड्रिलिंग, खाद्य/पेय/डेयरी उत्पाद, मश | खंड का आकार: | गोल |
| उत्पाद का नाम: | फिन ट्यूब | लंबाई: | आवश्यकतानुसार 12 मी, 6 मी, 4 मी |
| उत्पादन मानक: | एएसटीएम/जेआईएस/एआईएसआई/डीआईएन/बीएस/एन/जीबी | भुगतान की अवधि: | 30% टी/टी एडवांस + 70% बैलेंस |
| मिश्र धातु या नहीं: | निम्न मिश्र धातु | एमओक्यू: | 3 टन |
| लंबाई: | अनुकूलित | लाभ: | पहनने के प्रतिरोध, मशीनेबिलिटी, आसान वेल्डिंग |
| विशिष्टता 2: | Zd-Hrssp20e10/20/30/40/50/60/70 | विशिष्टता3: | Zd-Hrssp20e80/90/102/118/120 |
| मानक: | एएसटीएम ए 6/ए 6एम-07 बीएस 4-1:1993 एन 10024 जेआईएस जी 3192 | कस्टम: | 7 से 15 दिन |
| मोटाई: | आवश्यकतानुसार 2.11-59.54 मिमी | प्रसंस्करण सेवा: | वेल्डिंग, पंचिंग, कटिंग, बेंडिंग, डेकोइलिंग |
| ब्रांड: | दीन, एएसटीएम, जीबी, जेआईएस, एन, एआईएसआई, बीएस | परिवहन पैकेज: | मानक पैकेज/अनुरोध के अनुसार निर्यात करें |
| विनिर्देश: | ग्राहक की आवश्यकताओं के अनुसार | ट्रेडमार्क: | झेंगडे |
| उत्पत्ति: | चीन | एचएस कोड: | 7304192000 |
| आपूर्ति की क्षमता: | 65000 टन/माह | ||
| प्रमुखता देना: | कार्बन स्टील से बने फाइन ट्यूब,12 मीटर तांबे का ठीक ट्यूब,4 मीटर की पंख वाली पाइप |
||

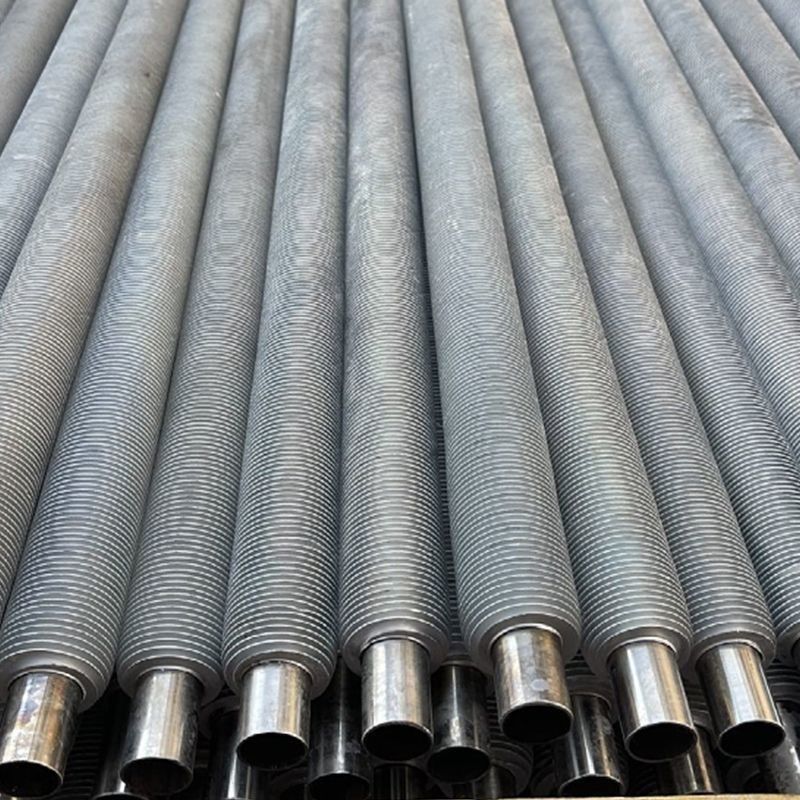

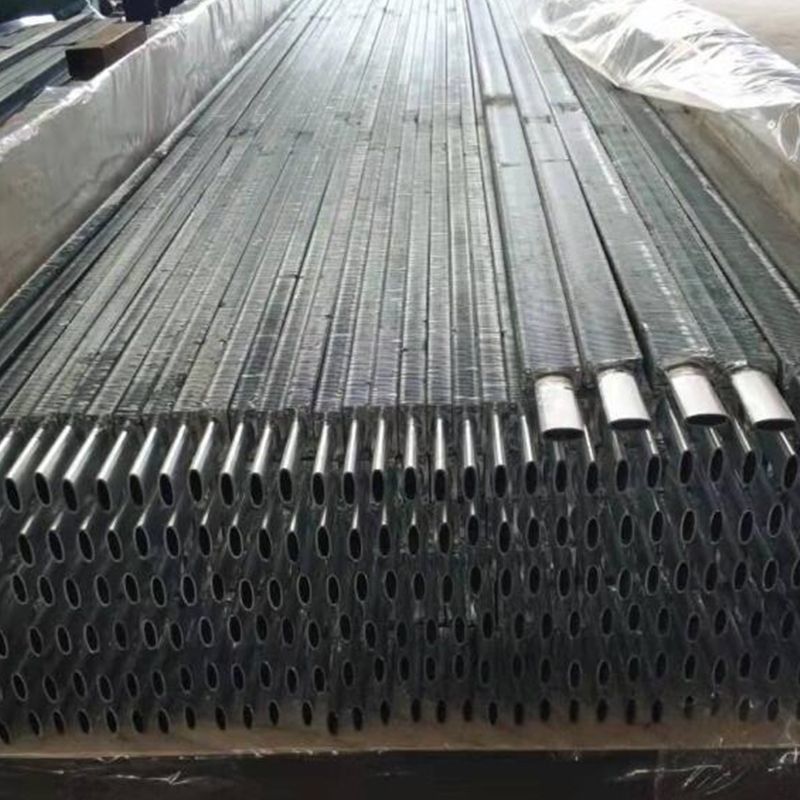

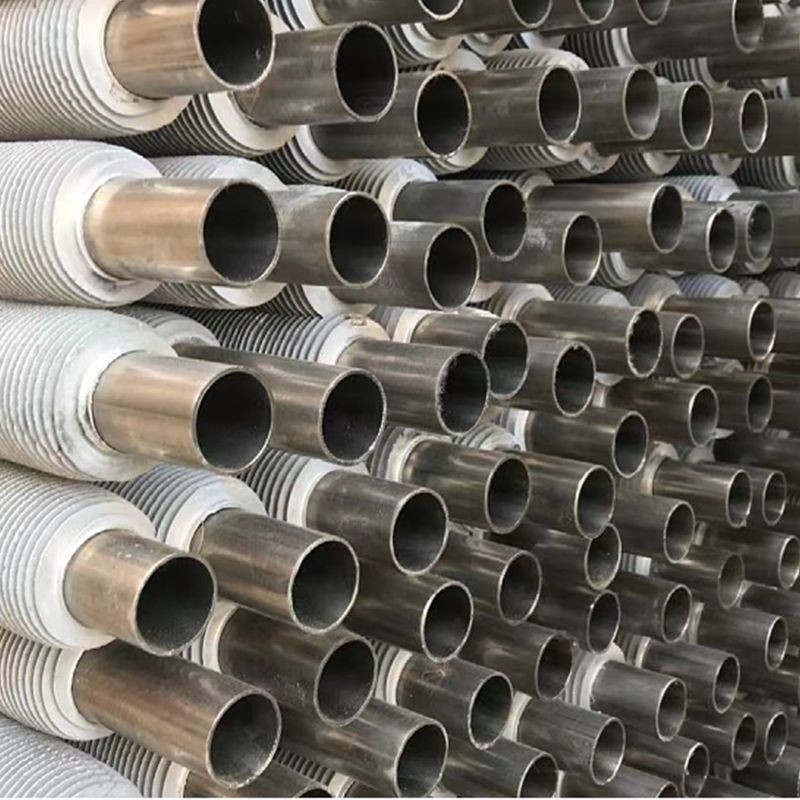

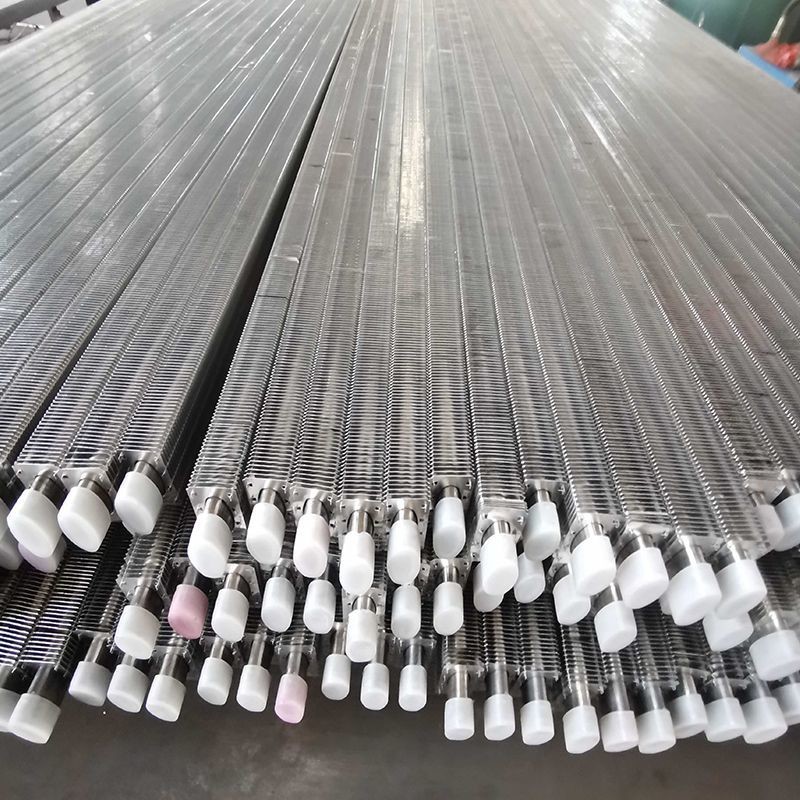

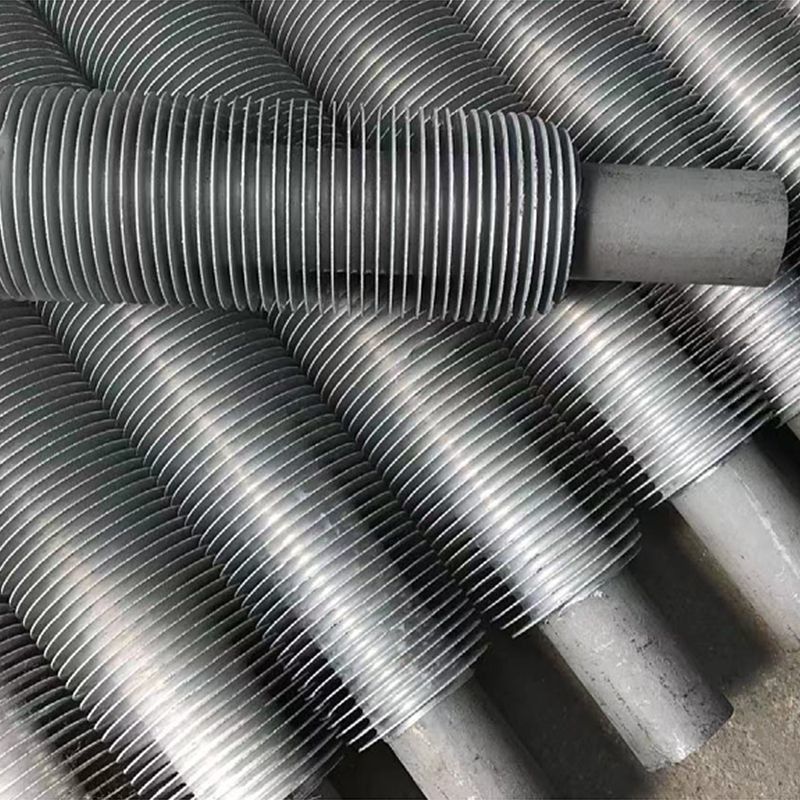

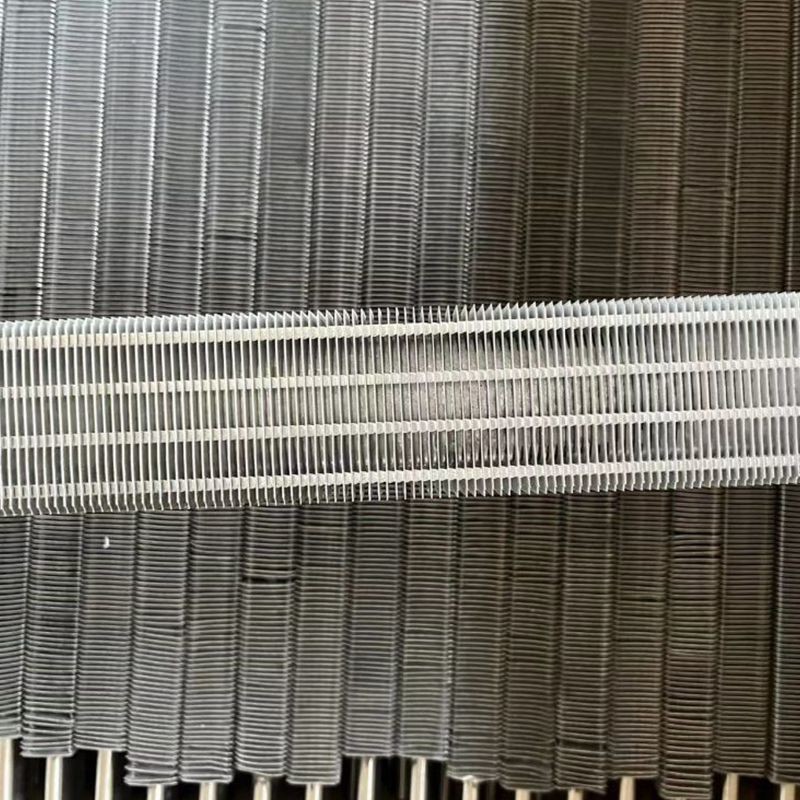

झेंगडे अण्डाकार पंख वाली नली एक ऊष्मा विनिमय तत्व है जो बेस ट्यूब अण्डाकार ट्यूब और बाहरी पंख से बना है। आम में अण्डाकार आयताकार पंख वाली नली, अण्डाकार अण्डाकार पंख वाली नली,अण्डाकार परिपत्र पंख वाली नली, सर्पिल एलिप्टिकल फ्लैट ट्यूब, एलिप्टिकल एच-आकार के फिनड ट्यूब आदि। गोल फिनड ट्यूब की तुलना में एलिप्टिकल फिनड ट्यूब अपने बेहतर प्रदर्शन के कारण ध्यान आकर्षित कर रही है।दीर्घवृत्तीय पंख वाले ट्यूब का व्यापक रूप से औद्योगिक क्षेत्रों जैसे एथिलीन और तेल शोधन में उपयोग किया गया हैदीर्घवृत्तीय पंख वाली नली का उपयोग ऊष्मा विनिमय उपकरण में उच्च दक्षता वाले ऊष्मा विनिमय तत्व के रूप में किया जाता है। नली का बाहरी प्रवाह प्रतिरोध छोटा है और ऊष्मा विनिमय दक्षता उच्च है,जो गर्मी विनिमय उपकरण को कॉम्पैक्ट बनाता है, हल्के, कुशल और लघुकृत।
| नहीं। | फिन ट्यूब के तकनीकी मापदंड | ||||||||||||
| बाहरी व्यास | जड़ व्यास | के आंतरिक व्यास | दीवार की मोटाई | पंख की ऊंचाई | विंग स्पैन | मोटी विंग टॉप | मोटी पंख की जड़ | औसत पंख मोटाई | वजन | सतह क्षेत्रफल | सतह क्षेत्रफल प्रति इकाई भार | विंग अनुपात | |
| DW | D0 | d | δ | h | एस | एसd | एसघ | S' | जी | F | ए | β | |
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | किलो/मीटर | m2/m | m2/किलो | / | |
| 1 | 50 | 32 | 26 | 3.0 | 9 | 6 | 1.5 | 3.3 | 2.4 | 6.48 | 0.4307 | 0.06647 | 4.286425159 |
| 2 | 25 | 3.5 | 6.78 | 0.06353 | |||||||||
| 3 | 24 | 4.0 | 7.07 | 0.06092 | |||||||||
| 4 | 56 | 26 | 3.0 | 12 | 9 | 1.6 | 3.4 | 2.5 | 6.09 | 0.4334 | 0.07117 | 4.313296178 | |
| 5 | 25 | 3.5 | 6.39 | 0.06782 | |||||||||
| 6 | 24 | 4.0 | 6.67 | 0.06498 | |||||||||
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 1.8 | 3.6 | 2.7 | 7.47 | 0.4928 | 0.06597 | 4.130070399 |
| 8 | 30 | 4.0 | 7.83 | 0.06294 | |||||||||
| 9 | 29 | 4.5 | 8.19 | 0.06017 | |||||||||
| 10 | 31 | 3.5 | 12 | 11 | 6.73 | 0.4253 | 0.06319 | 3.564364733 | |||||
| 11 | 30 | 4.0 | 7.09 | 0.05999 | |||||||||
| 12 | 29 | 4.5 | 7.44 | 0.05716 | |||||||||
| 13 | 31 | 3.5 | 12 | 13 | 6.21 | 0.3783 | 0.06092 | 3.170465974 | |||||
| 14 | 30 | 4.0 | 6.58 | 0.05749 | |||||||||
| 15 | 29 | 4.5 | 6.93 | 0.05459 | |||||||||
| 16 | 66 | 42 | 34 | 4.0 | 12 | 9 | 8.96 | 0.5339 | 0.05959 | 4.048377313 | |||
| 17 | 43 | 4.5 | 9.36 | 0.05704 | |||||||||
| 18 | 42 | 5.0 | 9.75 | 0.05476 | |||||||||
| 19 | 34 | 4.0 | 12 | 11 | 8.09 | 0.4612 | 0.05701 | 3.497118593 | |||||
| 20 | 43 | 4.5 | 8.49 | 0.05432 | |||||||||
| 21 | 42 | 5.0 | 8.88 | 0.05194 | |||||||||
| 22 | 34 | 4.0 | 12 | 13 | 7.49 | 0.4110 | 0.05487 | 3.116469518 | |||||
| 23 | 43 | 4.5 | 7.89 | 0.05209 | |||||||||
| 24 | 42 | 5.0 | 8.28 | 0.04964 | |||||||||
| 25 | 79 | 55 | 34 | 4.0 | 12 | 13 | 8.66 | 0.5361 | 0.06191 | 3.104226983 | |||
| 26 | 43 | 4.5 | 9.22 | 0.05815 | |||||||||
| 27 | 42 | 5.0 | 9.77 | 0.05487 | |||||||||
| नोटः सामग्री में 20g, 20G, 12Cr1MoVG, 12CrMo, 15CrMo, 1Cr19Ni9, ND स्टील, आदि शामिल हैं। अन्य सामग्री अनुकूलित की जा सकती है | |||||||||||||
